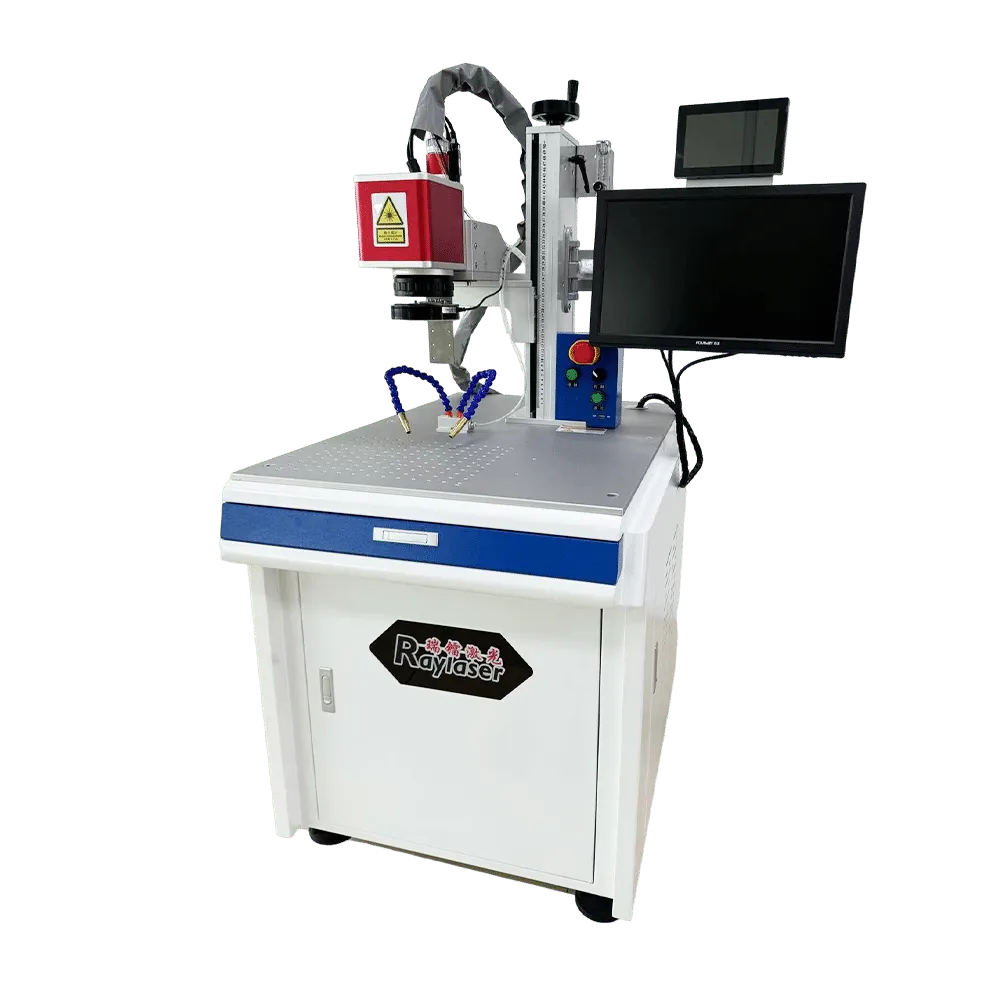

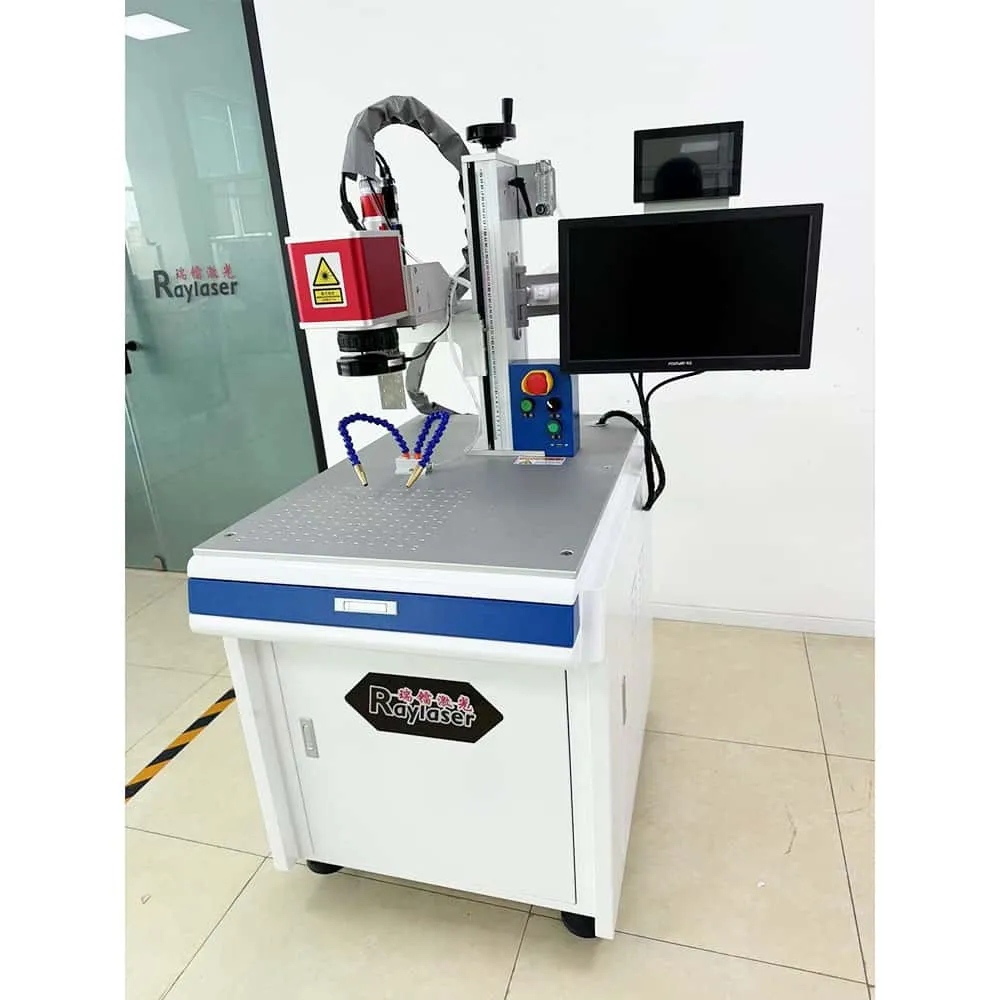

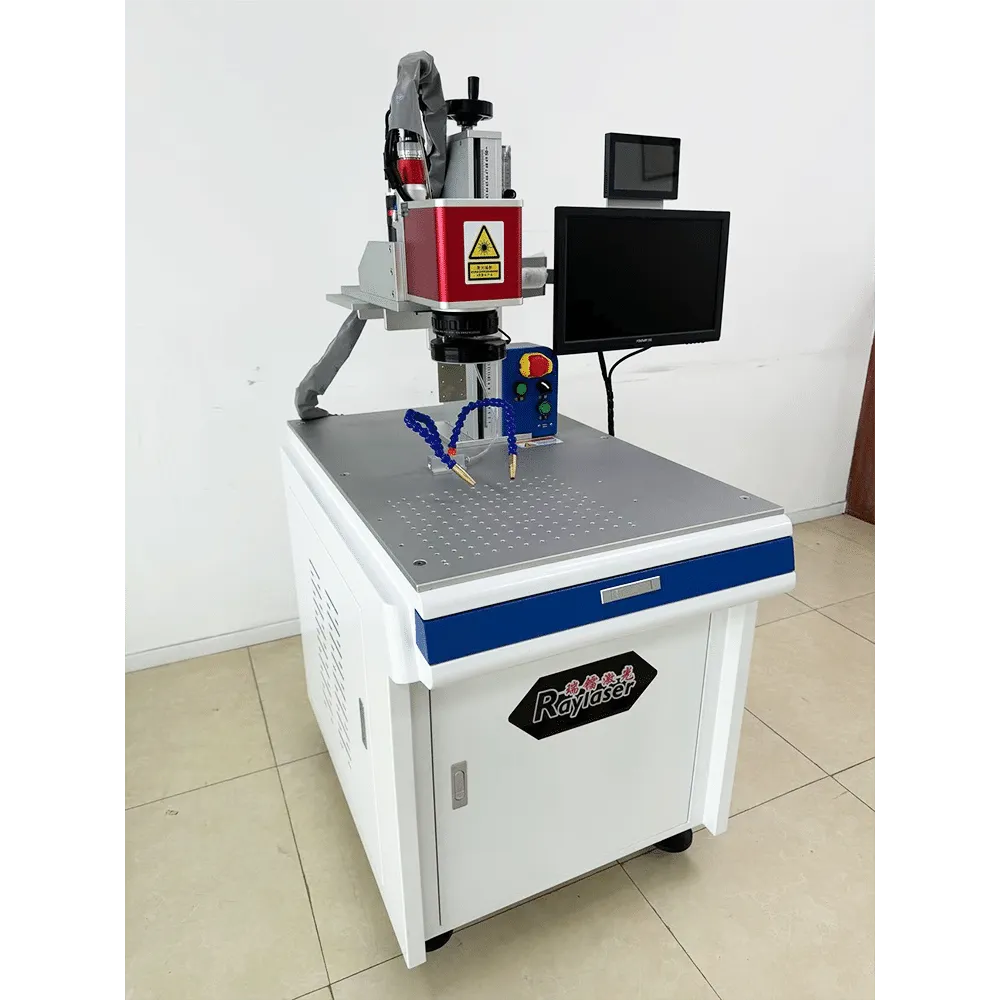

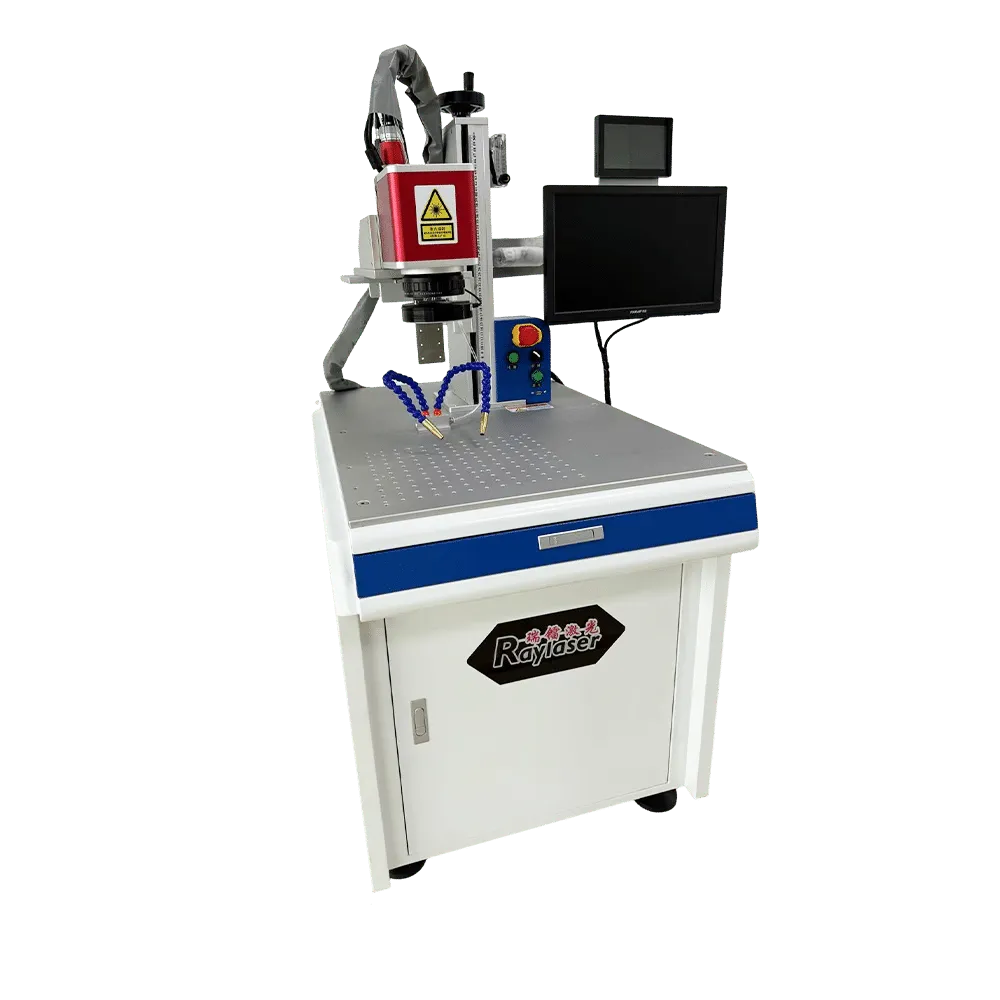

视觉定位激光焊接机

采用准连续光纤激光器,QBH振镜扫描头,具有很广的适用范围。 普遍应用于手机数码产品等3C制造行业。 主要应用于手机屏蔽罩、金属手机外壳、金属电容器外壳、电脑内金属屏蔽网、剃须刀片、电子接插件及其它类别电子产品的高效率激光点焊或密封焊。特别适合大范围精密焊接,多点出光点焊或振镜扫描路径, 支持绘制多种图形,螺旋线等

产品特点

● 采用准连续光纤激光器,QBH振镜扫描头,具有很广的适用范围。

● 普遍应用于手机数码产品等3C制造行业。

● 主要应用于手机屏蔽罩、金属手机外壳、金属电容器外壳、电脑内金属屏蔽网、剃须刀片、电子接插件及其它类别电子产品的高效率激光点焊或密封焊。特别适合大范围精密焊接,多点出光点焊或振镜扫描路径,支持绘制多种图形,螺旋线等

● 优点:高效率、热变形小、精度高

产品参数

设备型号 RL-QW300V-G
输出功率 Max 300W(连续可调),
其它可选150瓦(风冷)、600瓦
激光波长 1060-1070nm
功率稳定性 ±1%
冷却方式 水冷
工作模式 QCW/PWM
峰值功率 3KW
最大脉冲能量 30 J
脉冲宽度 0.2-50ms
脉冲频率 1-30KHz
图层 16层
焊接范围 100mm*100mm
定位方式 视觉定位,精度0.02mm@20mm
0.05mm@100mm
多轴控制 4轴/6轴
焊接深度 0.1-3mm
光纤芯经 20um/30um/50um/100um/150um/200um
光斑可调范围 0.2-1.5mm
光纤长度 6米
图层切换时间 0.5ms
观察系统 CCD焊缝观察屏幕显示
设备功耗 6KW
电力要求 单相220V/50Hz/60Hz
机柜尺寸 700*900*1500mm
设备重量 300KG

相关问题

  • 如果我购买后不会使用,该怎么办?

    我们拥有10多人的技术售后团队,提供一站式服务,所有设备送货上门,安装培训,全程指导您的使用。 您有急需解决的技术问题刻直接拨打0532-67768810/15166067992售后服务热线。

  • 保修期有多长?

    我们提供整机12个月免维护,终身售后支持。 设备过了质保期,经诊断,我们仅收取损坏的配件费用和相应的上门费用。

  • 我想知道设备费用是多少?

    请在此留下您的联系方式:或拨打0532-67768810服务热线,我们会在1小时内为您提供合适的满足您使用的设备方案。

  • 如何选择激光打标机

    激光类型选择取决于材料和效果需求。 光纤激光打标机适用于各类金属材料的打标,同时也可用于部分非金属材料的打标。 二氧化碳(CO2)激光打标机特别适用于木制品、亚克力、卡纸、皮革、布料等材料的打标。 紫外(UV)激光打标机则适用于硅胶、UV塑料、玻璃等热敏材料的打标。 绿光激光打标机适用于食品包装、水果、鸡蛋等物品的打标。 另外,MOPA激光打标机则适用于各类金属材料以及部分非金属材料的打标。其灵活的激光输出和精确的控制系统,使得金属材料上的打标效果深浅均匀,图案清晰。 您在选择时,您需充分考虑打标需求和材料特性,以确保挑选出最适合的激光打标机。您也可以致电0532-67768810,我们为您提供专业的激光技术解决方案。

  • 我留下了我的邮箱和电话号码,但没有人联系我?

    很抱歉,请接受我的歉意。我将尽快通知我们销售团队和您联系,请您电话保持畅通。或您拨打我们的服务热线0532-67768810,我们及时问您处理。

  • 如何选择激光焊接机?

    请确认您使用的激光束直径是否合适。
    激光束直径会影响焊接性能。
    我们建议您选择直径在0.2至2毫米之间的激光束。

  • 激光焊机能焊接多厚的材料?

    单次焊接的最大厚度由可用激光器的最大功率决定。例如,一台3千瓦的二氧化碳激光器可以有效焊接厚度约为0.2英寸(5毫米)的钢材,而一台25千瓦的二氧化碳激光器可以焊接厚度达1英寸(25毫米)的钢材。
